A41Y-160/320型彈簧微啟封閉式高壓安全閥
名稱:A41Y-160/320型彈簧微啟封閉式高壓安全閥
型號:A41Y
口徑:DN15～400
壓力:16.0-32.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、A41Y-160/320型彈簧微啟封閉式高壓安全閥產品概述：
我公司A41Y-160/320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃的空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/R、A41Y-320P/R型適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。
連接法蘭按JB/T2769-92的標準。
二、A41Y-160/320型彈簧微啟封閉式高壓安全閥主要零部件材料：
|
NO. |
零件名稱 |
A41Y-160材料 |
A41Y-160P材料 |
A41Y-160R材料 |
|
1 |
法蘭flange |
35/35CrMoA |
2Cr13 |
1Cr18Ni9Ti |
|
2 |
閥座 nozzle |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥體 body |
35/40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥瓣 disc |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
導向套 guide sleeve |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧 spring |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
7 |
閥桿 stem |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥蓋 bonnet |
ZG230-450 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
調整螺桿 adjusting bolt |
45 |
2Cr13 |
2Cr13 |
|
10 |
閥帽 cap |
ZG200-400 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|
閥座、閥瓣密封面 |
堆焊Co基硬質合金 |
||
三、A41Y-160/320型彈簧微啟封閉式高壓安全閥主要外形及連接尺寸：
|
型號 |
公稱 |
do |
d |
M |
D |
K |
Z-ød |
b |
d1 |
M1 |
D1 |
K1 |
Z1-ød1 |
b1 |
L |
L1 |
≈H |
|
A41Y-160 |
15 |
8 |
20 |
M24×2 |
95 |
60 |
3-18 |
20 |
/ |
M33×2 |
36 |
/ |
/ |
/ |
50 |
80 |
85 |
|
20 |
10 |
25 |
M27×2 |
95 |
60 |
3-18 |
20 |
/ |
M33×2 |
48 |
/ |
/ |
/ |
50 |
80 |
85 |
|
|
25 |
12 |
28 |
M33×2 |
105 |
68 |
3-18 |
20 |
/ |
M33×2 |
48 |
/ |
/ |
/ |
50 |
80 |
85 |
|
|
A41Y-160 |
10 |
8 |
18 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
15 |
8 |
20 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
|
20 |
10 |
27 |
M33×2 |
105 |
68 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
|
25 |
12 |
28 |
M33×2 |
105 |
68 |
3-18 |
20 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
|
32 |
12.14.16 |
37 |
M42×2 |
115 |
80 |
4-18 |
22 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
|
40 |
20 |
47 |
M52×2 |
165 |
115 |
6-26 |
28 |
65 |
M80×3 |
200 |
145 |
6-29 |
40 |
165 |
165 |
350 |
|
|
50 |
25 |
58 |
M64×3 |
165 |
115 |
6-26 |
32 |
80 |
M100×3 |
225 |
170 |
6-33 |
80 |
165 |
165 |
380 |
|
|
A41Y-320 |
10 |
8 |
18 |
M24×2 |
95 |
60 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
15 |
8 |
27 |
M33×2 |
105 |
68 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
|
20 |
10 |
30 |
M36×2 |
110 |
75 |
3-18 |
20 |
29 |
M42×2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
|
25 |
12 |
35 |
M42×2 |
115 |
80 |
4-18 |
22 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
|
32 |
12.14.16 |
41 |
M48×2 |
135 |
95 |
4-22 |
25 |
50 |
M64×3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
|
40 |
20 |
58 |
M64×2 |
165 |
115 |
6-26 |
32 |
65 |
M80×3 |
200 |
145 |
6-29 |
40 |
165 |
115 |
350 |
|
|
50 |
25 |
70 |
M80×2 |
200 |
145 |
6-29 |
40 |
80 |
M100×3 |
225 |
170 |
6-33 |
50 |
165 |
165 |
380 |

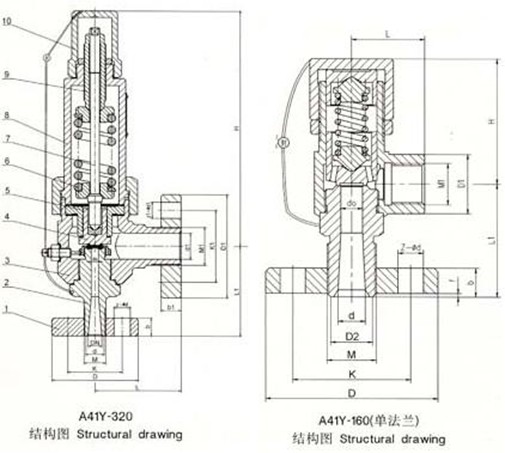

四、A41Y-160/320型彈簧微啟封閉式高壓安全閥產品結構圖：
