GA42H單杠桿式安全閥
名稱:GA42H單杠桿式安全閥
型號:GA42H
口徑:DN15～500
壓力:1.6-16.0MPa
材質:鑄鐵、鑄鋼、不銹鋼等
一、GA42H單杠桿式安全閥用途：
我公司GA42H型安全閥適用于溫度≤450℃的空氣、蒸汽等介質的設備和管路上作為超壓保護裝置。
二、GA42H單杠桿式安全閥主要連接尺寸：
|
|
公稱通徑 |
尺寸 |
|||||||||||||||||||
|
do |
D |
K |
ɡ1 |
ɡ |
f |
f1 |
b |
Z-φd |
L |
≈H |
出口法蘭式 |
出口承插式 |
|||||||||
|
DN＇ |
ɡ2 |
K1 |
D1 |
n-M |
d1 |
K2＇ |
K1＇ |
D1＇ |
|||||||||||||
|
GA42H-16 |
50 |
40 |
165 |
125 |
100 |
/ |
3 |
/ |
18 |
4-18 |
900 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-25 |
50 |
40 |
165 |
125 |
100 |
/ |
3 |
/ |
20 |
4-18 |
900 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-40 |
50 |
40 |
165 |
125 |
100 |
88 |
3 |
4 |
20 |
4-18 |
900 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-64 |
50 |
40 |
180 |
135 |
105 |
88 |
3 |
4 |
26 |
4-23 |
900 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
|
GA42H-100 |
50 |
40 |
195 |
145 |
112 |
88 |
3 |
4 |
28 |
4-25 |
900 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |

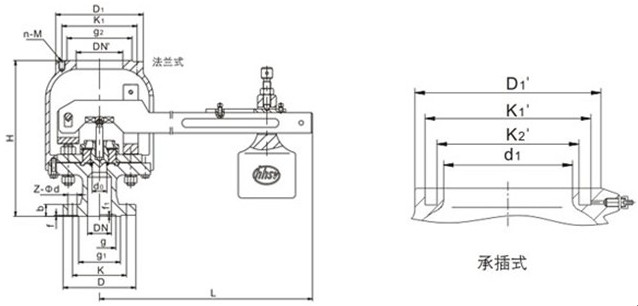

三、GA42H單杠桿式安全閥產品結構圖：
