GA44H雙杠桿安全閥
名稱:GA44H雙杠桿安全閥
型號:GA44H
口徑:DN15～200
壓力:1.6-16.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、GA44H雙杠桿安全閥概述：
我公司GA44H雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許高值，介質可為蒸汽、空氣。
二、GA44H雙杠桿安全閥主要零部件材料：
|
NO. |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
導向套 |
不銹鋼 |
|
3 |
閥瓣 |
2Cr13 |
|
4 |
閥桿 |
2Cr13 |
|
5 |
杠桿 |
碳鋼 |
|
6 |
重錘 |
鑄鐵 |
三、GA44H雙杠桿安全閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑 |
尺 寸 |
|||||||||||||||||||||
|
do-z |
D |
K |
ɡ1 |
ɡ |
f |
f1 |
b |
Z-φd |
≈H |
L |
出口承插式 |
出口法蘭式 |
|||||||||||
|
d1 |
K2＇ |
K1＇ |
D1＇ |
DN＇ |
ɡ2 |
K1 |
D1 |
b1 |
f＇ |
Z1-M |
|||||||||||||
|
GA44H-16 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-25 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-40 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-64 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
475 |
900 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
24 |
3 |
8-M16 |

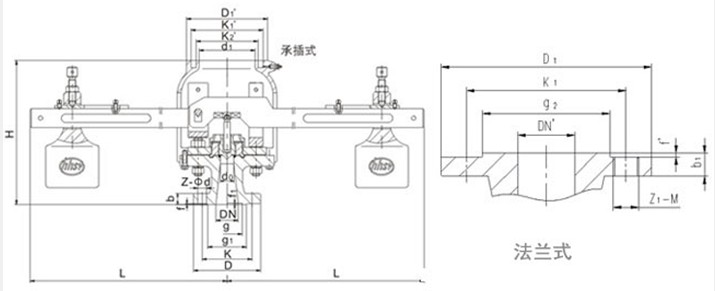

四、GA44H雙杠桿安全閥產品結構圖：
