DQ61F-40P 低溫球閥（低溫長軸球閥)
名稱:DQ61F-40P 低溫球閥（低溫長軸球閥)
型號:DQ61F-40P
口徑:DN15-100
壓力:PN16-64
材質:WC6、304、316
一、DQ61F-40P 我公司低溫長軸球閥產品規范：
|
公稱通徑 |
DN15mm～100mm |
|
公稱壓力 |
PN1.0-4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、 液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
二、DQ61F-40P 我公司低溫長軸球閥主要零部件材料：
|
閥體 |
0Cr18Ni9 |
|
球體、閥桿 |
0Cr18Ni9 |
|
密封圈 |
PTFE |
|
延伸套管 |
0Cr18Ni9 |

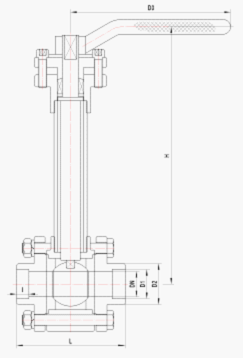

三、DQ61F-40P 低溫長軸球閥外型尺寸與連接尺寸：
|
產品型號 |
DQ61F-40P低溫球閥(低溫長軸球閥) |
|||||||
|
產品代號 |
通徑 DN(mm) |
尺 寸 |
||||||
|
L |
D |
L1 |
D1 |
D2 |
H |
D0 |
||
|
561DQ15 |
15 |
100 |
13 |
10 |
18.5 |
34 |
180 |
160 |
|
561DQ20 |
20 |
115 |
18 |
12 |
25.5 |
40 |
220 |
220 |
|
561DQ25 |
25 |
130 |
23 |
12 |
32.5 |
48 |
230 |
220 |
|
561DQ32 |
32 |
180 |
28 |
12 |
38.5 |
62 |
310 |
250 |
|
561DQ40 |
40 |
200 |
35 |
12 |
48.5 |
70 |
320 |
300 |
|
561DQ50 |
50 |
220 |
45 |
15 |
57.5 |
82 |
400 |
320 |
|
561DQ65 |
65 |
250 |
57 |
15 |
76.5 |
100 |
420 |
380 |
|
561DQ80 |
80 |
300 |
70 |
15 |
89.5 |
113 |
500 |
380 |
|
561DQ100 |
100 |
380 |
90 |
15 |
108.5 |
132 |
520 |
500 |
