您的位置:主頁 > 產品展示 > 球閥 >

Q681F氣動衛生級快裝球閥

Q681F氣動衛生級快裝球閥
名稱:Q681F氣動衛生級快裝球閥
型號:Q681F
口徑:15~102mm
壓力:PN10
材質:304L、316L

一、Q681F氣動衛生級快裝球閥概述:

我公司Q681F氣動衛生級快裝球閥閥體采用不銹鋼精制而成,流道內壁電子拋光,保持流體暢通無阻。氣動衛生級球閥流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。氣動衛生級球閥密封面采用的全包PTFE沒有死角,保證衛生。我公司衛生級球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工 程等領域。

主要技術參數:

公稱通徑  15~102mm

公稱壓力 PN1.0MPa

閥軸材質 不銹鋼

閥體材質 304/316/316L

不銹鋼球體材質  304/316/316L

不銹鋼閥座密封  PTFE

溫 度  PTFE≤180℃

結構型式 快裝式、焊接式、螺紋式

適用介質 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等特點  安全衛生,密封好、使用壽命長

二、Q681F氣動衛生級快裝球閥技術規范 Technical specification



設計依據 Design reference GB標準
設計標準 Design standard GB/12237
試驗和檢驗 Test & insoection  JB/T9002

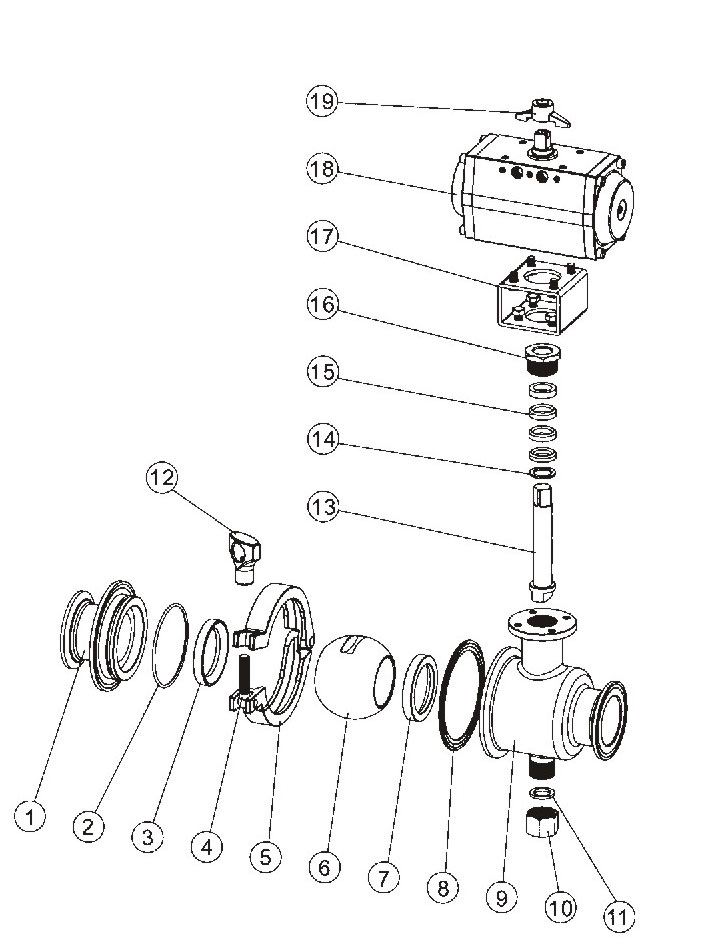

三、Q681F氣動衛生級快裝球閥主要零件材質表 Form of Major Parts Materials
序號 No 零件名稱 Accessory name 材質Material
C R
1 左閥體 Bonnet 304 316
2 O形圈“O”Ring 無毒橡膠 Rubber 無毒橡膠 Rubber
3 閥座 Seat PTFE
4 吊牌螺栓 Lifting Ring Bolt 304 316
5 卡箍 Buckle 304 316
6 球體 Ball 304 316
7 閥座 Seat PTFE PTFE
8 墊片 Gasket 無毒橡膠 Rubber 無毒橡膠 Rubber
9 閥體Body 304 316
10 螺母 Nut 304 316
11 墊片 Gasket PTFE PTFE
12 蝶形螺母Butterfly Nut 304 316
13 閥桿 Stem 304 316
14 墊圈 Washer 304 316
15 填料 Packing PTFE PTFE
16 壓蓋 Gland 304 316
17 連接支架 Connecting Yoke 304 316
18 氣動裝置Pneumatic Device
19 位置指示器Location Indicator

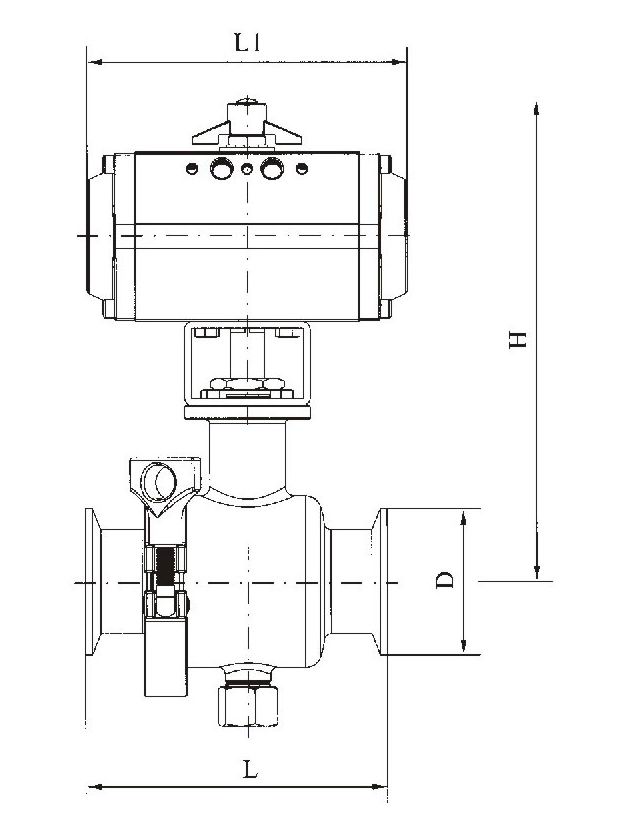

四、Q681F氣動衛生級快裝球閥主要外形及連接尺寸Mani Outline and Connecting  Size
公稱通徑 DN Nominalsiza Nominal size sizein 外形尺寸 Outline Size
D L L1 H
20 1/2 50.5 100 104 155
25 3/4 50.5 120 410 178
32 1 50.5 130 140 192
38 1/4 50.5 150 164 202
51 1-1/2 64 200 164 208
63 2 77.5 210 190 252
76 2-1/2 91 220 210 280
89 3 106 260 247 312
102 4 119 320 270 348
