HGS07燃氣Y型過濾器(
名稱:HGS07燃氣Y型過濾器(
型號:HGS07
口徑:DN10～DN350
壓力:1.0MPa-2.5MPa
材質:鑄鐵、鑄鋼、不銹鋼

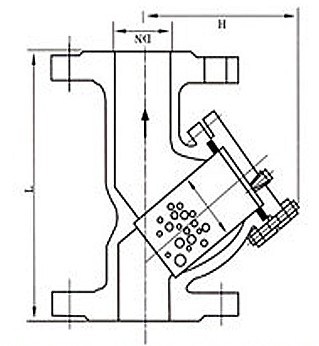

一、HGS07燃氣Y型過濾器機構圖：
二、HGS07燃氣Y型過濾器(煤氣過濾器) 特點:
我公司HGS07燃氣Y型過濾器(采用高密封過濾網，對管道內雜質進行過濾，防止雜質設備造成損傷，用于壓縮機前和其他燃氣設備前。
| 三、HGS07燃氣Y型過濾器(主要零件材料）： |
| 閥體 | 過濾網 |
| 碳鋼、不銹鋼 | 不銹鋼100目/英寸 |
|
HGS07-25，40Y型過濾器 通徑（DN）：15-200（mm） 壓力（PN）：1.6,2.5,4.0MPa |
| 四、[HGS07]HGS07燃氣Y型過濾器(主要外型尺寸的連接尺寸： |
| PN | DN | d | L | H |
|
2.5MPa 4.0MPa |
15 | 20 | 130 | 60 |
| 20 | 25 | 150 | 70 | |
| 25 | 30 | 160 | 80 | |
| 32 | 35 | 180 | 90 | |
| 40 | 45 | 200 | 100 | |
| 50 | 60 | 230 | 115 | |
| 65 | 75 | 290 | 150 | |
| 80 | 90 | 310 | 210 | |
| 100 | 100 | 350 | 235 | |
| 125 | 135 | 400 | 290 | |
| 150 | 160 | 480 | 340 | |
| 200 | 220 | 600 | 410 |
