第三代中溫中壓減溫減壓裝置
名稱:第三代中溫中壓減溫減壓裝置
型號:HG
口徑:DN15mm-DN1200mm
壓力:1.6MPa-16MPa
材質:鑄鋼、不銹鋼
一、第三代中溫中壓減溫減壓裝置結構特點：
第三代WY系列減溫減壓裝置是本公司積多年設計、制造經驗，并吸取國外先進產品結構，經技術優化設計而成的減溫減壓裝置。
第三代WY系列減溫減壓裝置由減壓系統（減溫減壓閥、節流孔板等）、減溫系統（高壓差給水調節閥、節流閥等）、安全保護裝置（安全閥、止回閥）等組成，主要特點如下：
1.采用減溫減壓閥，使整套裝置的長度大大縮短，減少了占地面積，降低了工程投資。
2.減溫減壓閥內設有節流網罩，增強減溫水的霧化效果，保護了閥座及閥體，延長了閥門的使用壽命，同時也降低了裝置的噪音。
3.溫度調節系統采用高壓差給水調節閥，既減小了閥門內的泄漏量，也省去了裝置傳統結構中給水分配閥的回水支路，方便了裝置的布局。
4.同一口徑的高壓差給水調節閥有不同的流置系數Cv值可供選擇，使溫度調節系統的調節靈敏度及精確度大大提高。
5.減溫減壓閥、給水調節閥配用直行程執行機構，去除了傳統的杠桿鉸鏈機構，減少了中間環節的空行程，進一步提高了調節系統的靈敏度及精確度。
6.減溫減壓閥、給水調節閥配用氣動薄膜式執行機構，滿足了特殊用戶的需要。
二、第三代中溫中壓減溫減壓裝置主要性能指標
1.進口蒸汽壓力P1≤ 5.4MPa,t1≤485℃。
2.出口流量Q：
減溫減壓裝置出口流量Q的變化范圍為30%Q～100%Q，在此范圍內調節比較理想。若有特殊要求，可與本公司技術處協商另定。
3.出口蒸汽壓力P2：
出口蒸汽壓力P2的調節精度不低于2.5級。
4.出口蒸汽溫度t2：
出口蒸汽溫度t2的調節精確度不低于2.5級。
5.噪音：
裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
三、第三代中溫中壓減溫減壓裝置供貨范圍：
減溫減壓裝置的供貨范圍為標志以?xún)龋饕校?/span>
1.減壓系統：減溫減壓閥、節流孔板等；
2.減溫系統：給水調節閥、節流閥等；
3.安全系統：安全閥、止回閥等；
4.管路系統：蒸汽管道、過渡管、減溫水管等；
5.配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎管、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

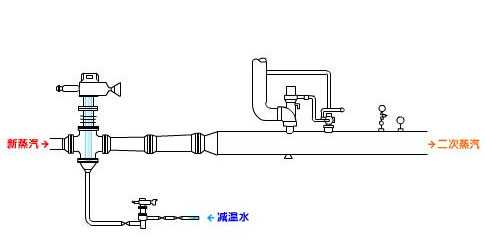

四、WY-01型直行程減溫減壓裝置系列圖（一套沖量安全閥）：
