名稱:安全泄壓閥/持壓閥
型號:AX742X
口徑:DN40～DN1000
壓力:1.0MPa-2.5MPa
材質:鑄鋼、不銹鋼
AX742X安全泄壓閥/持壓閥工作原理
　　當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
　　當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

AX742X安全泄壓閥/持壓閥工作特點
　　1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
　　2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

AX742X安全泄壓閥/持壓閥功能與用途
　　本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
　　本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

AX742X安全泄壓閥/持壓閥主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

AX742X安全泄壓閥/持壓閥主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥 球閥	銅合金
過濾器	不銹鋼

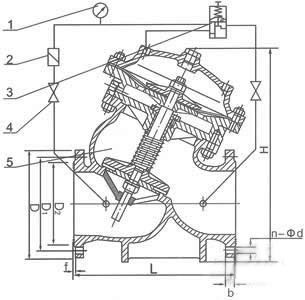

AX742X安全泄壓閥/持壓閥部件列表： 1、壓力表2、過濾器3、控制導閥4、流量調節閥5、主閥

AX742X安全泄壓閥/持壓閥連接尺寸


AX742X安全持壓泄壓閥結構特點
AX742X安全泄壓閥/持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。
　　本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
AX742X安全持壓泄壓閥工作原理
　　當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
　　當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
AX742X安全持壓泄壓閥工作特點
　　1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
　　2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
AX742X安全持壓泄壓閥功能與用途
　　本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
　　本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
水利控制閥閥設計選用要點 　　（1）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。 　　（2）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。 　　（3）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。 　　（4）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。 　　（5）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。 　　（6）水利控制閥應設置在介質單向流動的管路上。 　　（7）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。 　　（8）接水力控制閥管段不應有氣堵、氣阻現象。在管網高位置等存氣段應設置自動排氣閥。 　　（9）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。 　　（10）閥門安裝前應做強度和嚴密性試驗。 　　（11）閥門的強度和嚴密性試驗應符合以下規定。 A、閥門的強度試驗壓力為公稱壓力的1.5倍； B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍； C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏； D、閥門試驗持續時間按上表。

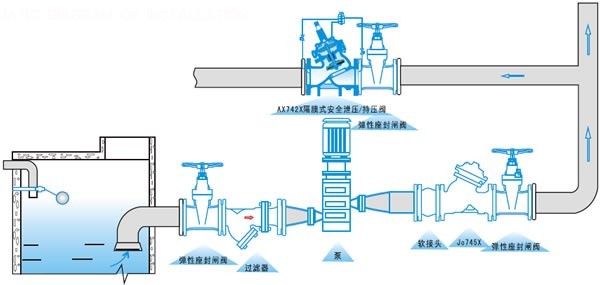

AX742X安全泄壓閥/持壓閥安裝示意圖
