500X泄壓持壓閥
一、500X泄壓持壓閥概述:
我公司500X泄壓持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時,可維持供水路壓力在設定的安全值之下,保持主閥上游供水壓力。其工作原理,當導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時,泄壓導閥會(huì )自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。當導閥調整為持壓狀態時,只要主閥進口水壓底于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥排至出口,控制室將壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

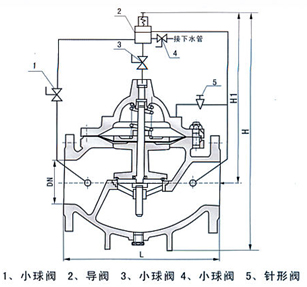

二、500X泄壓持壓閥結構:

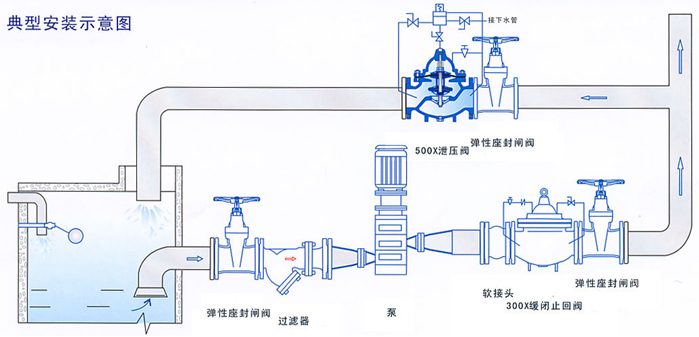

三、500X泄壓持壓閥安裝示意圖:
四、500X泄壓持壓閥主要外形連接尺寸:
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
H1 |
463 |
463 |
463 |
516 |
516 |
520 |
537 |
596 |
653 |
709 |
805 |
855 |
953 |
990 |
1030 |
1030 |
H |
557 |
557 |
557 |
610 |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |
