名稱:蝶式消聲緩閉止回閥
型號:HH49X/HH48X
口徑:DN40～DN1000
壓力:1.0MPa-2.5MPa
材質:鑄鐵、鑄鋼
蝶式消聲緩閉止回閥產品用途

   HH49X/HH48X蝶式消聲緩閉止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。

其主要特點如下
消聲緩閉止回閥體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
消聲緩閉止回閥緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘
消聲緩閉止回閥橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
消聲緩閉止回閥橡膠緩沖，啟閉平穩，無振動，無噪音。
消聲緩閉止回閥比老式止回閥六阻小，有明顯的節能效果
蝶式消聲緩閉止回閥工作原理
消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。

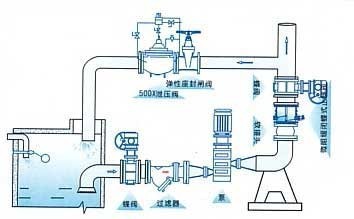

蝶式消聲緩閉止回閥安裝
1.  消聲緩閉止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的好采用水平方向安裝
2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致
3.  在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修
4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固



蝶式消聲緩閉止回閥主要零部件材料

零件名稱	閥體	閥瓣	閥桿、油缸、活塞	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

主要外形連接尺寸　　
單位：ｍｍ

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	89	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	655
