主蒸汽疏水閥
名稱:主蒸汽疏水閥
型號:STR
口徑:DN50-150
壓力:PN0.6~10.0Mpa
材質:鑄鋼、不銹鋼、合金鋼等
一、STR主蒸汽疏水閥概述：
我公司主蒸汽疏水閥STR是一種串級式高壓差調節閥，該閥適用于火力發電廠主蒸汽和再熱蒸汽管道等的疏水系統。控制高溫高壓降飽和水，高溫蒸汽疏水閥可以是電動或者氣動，也可以是手動操作。氣動或電動疏水閥型號是STR，手動疏水閥型號是MTR,它是大型火力發電機組的關鍵閥門之一。
高溫蒸汽疏水閥的主要優點：
流體通道串級時，不斷改變流體方向，控制流體速度30m/s,防止空化破壞。
節流面與密封面分開，根據疏水流量設有不同的節流元件，閥內主件表面硬化處理，硬度可達到HRC70左右，關閉嚴密，壽命長。
閥體組件采用自?xún)葔好芊饨Y構，壓差越大，密封性越好。
閥體組件與執行機構采用浮動式連接。可以消除閥芯與推桿不同心造成的卡死想象。
二、主蒸汽疏水閥技術參數和性能
閥體
形 式 鑄造或鍛造的直通式閥體
公稱通徑 DN65，80，100，125，150，200，250，300
公稱壓力 PN1.6,4.0,.6.4Mpa
連接形式 法蘭連接 BW焊接
材 料 WCB
工作溫度 小于420度
填 料 高溫石墨編織填料
閥內組件
閥芯形式 壓力平衡式單座閥芯
流量特征 等百分比或線性
材 料 440B 特種不銹鋼
執行機構
形 式 汽缸活塞執行機構或電動執行機構
供氣壓力 0.5Mpa
氣源接頭 RC1/4
環境溫度 -30-70度
附 件 （氣動執行機構）定位器，手輪機構，空氣過濾減壓閥
性能
泄漏量 金屬閥座符合標準符合ANSI B16.104—1976 IV級
回 差 小于全行程的3%（不帶定位器）小于全行程的1%(帶定位器)
線 性 小于全行程的+-5%（不帶定位器）小于全行程的+-1%(帶定位器)
可調范圍 50：1
閥體
公稱通徑 DN25,32,40,50
公稱壓力 PN32, 42Mpa
連接形式 BW焊接式
材 料 12Cr1MoV鍛件
介質溫度 小于560度
閥內組件

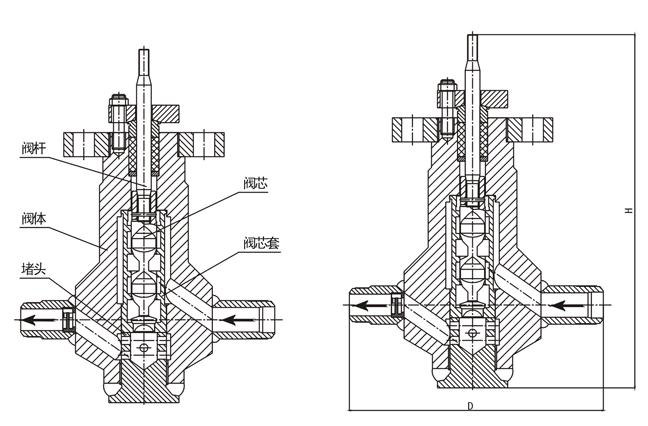

閥芯形式 迷宮套筒式閥內組件，串級套筒式閥內組件
材 料 不銹鋼
填 料 石棉與石墨編織填料
流體方向 高進低出
執行機構 氣缸執行機構，電動執行機構，手動執行機構
作用形式 氣—開式或氣關式兩位動作
泄漏量 符合ANSI B16.104—1976 V級
回 差 小于全行程的3%（不帶定位器）
線 性 小于全行程的+-5%（不帶定位器）
標準附件 執行機構帶手輪機構和二位三通電磁閥
公稱通徑和額定行程
| 公稱通徑DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 額定行程mm | 40 | 40 | 50 | 50 | 60 | 75 | 75 |
訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
