一、CS49H熱動力疏水閥產品概述：
我公司CS49H熱動力式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
二、GS49H熱動力疏水閥特點：
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，大背壓 50% 。
結構簡單，安裝維修方便。
三、、CS49H熱動力疏水閥工作原理:
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
四、CS49H熱動力疏水閥主要性能以及部件：
|
部件名稱
|
CS19W-16-40C
|
CS49W-16-40C
|
|
閥 體
|
3Cr13
|
3Cr13
|
|
閥蓋、螺塞
|
2Cr13
|
2Cr13
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
304
|
|
部件名稱
|
CS19H-16C-40C
|
CS49H-16C-40C
|
|
閥 體
|
WCB
|
WCB
|
|
閥蓋、螺塞
|
WCB
|
WCB
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
304
|

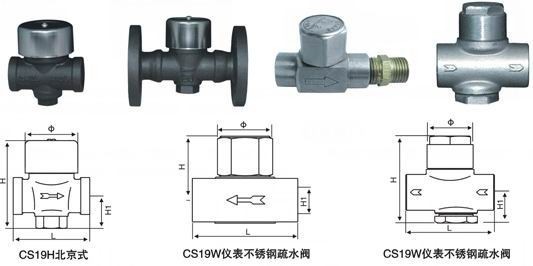

五、CS49H熱動力疏水閥型號規格外形尺寸表：
|
產品型號
|
公稱通徑
(mm)
|
連接方式
|
工作壓力
范圍
(Mpa)
|
高允許
溫度
( ℃ )
|
外形尺寸
|
|
L
|
H
|
H2
|
W
|
|
CS49W-16-40C
CS49H-16-40C
|
15
|
法蘭
|
0.05-4.0
|
425
|
150
|
58
|
47
|
61
|
|
20
|
法蘭
|
0.05-4.0
|
425
|
150
|
58
|
47
|
61
|
|
25
|
法蘭
|
0.05-4.0
|
425
|
160
|
62
|
43
|
61
|
|
32
|
法蘭
|
0.05-40
|
425
|
210
|
78
|
52
|
79
|
|
40
|
法蘭
|
0.05-40
|
425
|
230
|
80
|
55
|
79
|
|
50
|
法蘭
|
0.05-40
|
425
|
230
|
80.5
|
64.5
|
79
|
|
65
|
法蘭
|
0.05-40
|
425
|
280
|
100
|
82
|
85
|
|
80
|
法蘭
|
0.05-40
|
425
|
310
|
118
|
92
|
110
|
|
100
|
法蘭
|
0.05-40
|
425
|
460
|
128
|
102
|
110
|
|
CS19W-16-40C
CS19H-16-40C
|
15
|
螺紋
|
0.05-40
|
425
|
80
|
47
|
54
|
47
|
|
20
|
螺紋
|
0.05-40
|
425
|
90
|
52
|
59
|
57
|
|
25
|
螺紋
|
0.05-40
|
425
|
95
|
59
|
62
|
57
|
|
32
|
螺紋
|
0.05-40
|
425
|
105
|
70.5
|
89.5
|
80
|
|
40
|
螺紋
|
0.05-40
|
425
|
110
|
70.5
|
89.5
|
80
|
|
50
|
螺紋
|
0.05-40
|
425
|
120
|
70.5
|
104.5
|
80
|
|
CS69W-16-40C
CS69H-16-40C
|
15
|
承插焊
|
0.05-40
|
425
|
80
|
47
|
54
|
47
|
|
20
|
承插焊
|
0.05-40
|
425
|
90
|
52
|
59
|
57
|
|
25
|
承插焊
|
0.05-40
|
425
|
95
|
59
|
62
|
57
|
|
32
|
承插焊
|
0.05-40
|
425
|
105
|
70.5
|
89.5
|
80
|
|
40
|
承插焊
|
0.05-40
|
425
|
110
|
70.5
|
89.5
|
80
|
|
50
|
承插焊
|
0.05-40
|
425
|
120
|
70.5
|
104.5
|
80
|
|
名稱:CS49H熱動力式蒸汽疏水閥
型號:CS49H
口徑:DN15-DN100
壓力:1.6MPa-4.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
