CS49H圓盤式Y型疏水閥
名稱:CS49H圓盤式Y型疏水閥
型號:CS49H
口徑:DN10-DN200
壓力:1.6MPa-4.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、CS49H圓盤式Y型疏水閥產品名稱：
圓盤式蒸汽疏水閥、高壓圓盤式疏水閥‖CS19H圓盤式疏水閥‖CS49H圓盤式疏水閥‖Y型圓盤式疏水閥‖不銹鋼圓盤式疏水閥
產品型號：CS19H、CS49H、CS69H、Y型
二、CS49H圓盤式Y型疏水閥產品簡介：
圓盤式蒸汽疏水閥是根據熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。當凝結水排流較低時會(huì )發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。熱動力式蒸汽疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。
三、CS49H圓盤式Y型疏水閥工作原理：
圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
四、CS49H圓盤式Y型疏水閥產品特點：
1、該閥體積小，重量輕，安裝簡便。
2、耐腐蝕，耐磨損，使用壽命長。
3、間斷排放凝結水。
4、內置大流通面積過濾網，確保無故障工作。
5、可在線更換內件和在線清理雜質，維護方便。
五、CS49H圓盤式Y型疏水閥工作原理、流程圖：
六、CS49H圓盤式Y型疏水閥結構圖尺寸：
|
產品型號Produstion Type |
DN |
尺寸(mmDimensions |
|||||||||||||||
|
螺紋連接 |
承插焊連接 |
法蘭連接 |
|||||||||||||||
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||||
|
CS19H |
16 |
C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
25 |
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||
|
40 |
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||
|
CS69H |
16 |
C |
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
25 |
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
||
|
40 |
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
||
|
CS49H |
16 |
C |
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
25 |
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
||
|
40 |
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
||
|
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
|||
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|||
|
CS19H-16Z |
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||

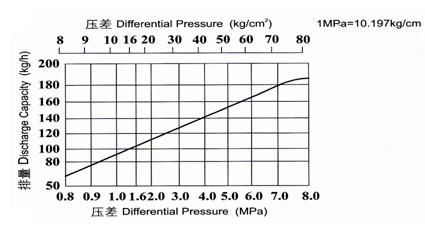

七、CS49H圓盤式Y型疏水閥排量圖：
