JX49W/H液位計針型閥
名稱:JX49W/H液位計針型閥
型號:JX49W/H
口徑:DN6-DN50
壓力:≤10000PSI
材質:鍛鋼、不銹鋼
一、JX49W/H液位計針型閥特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封,旋塞提升式

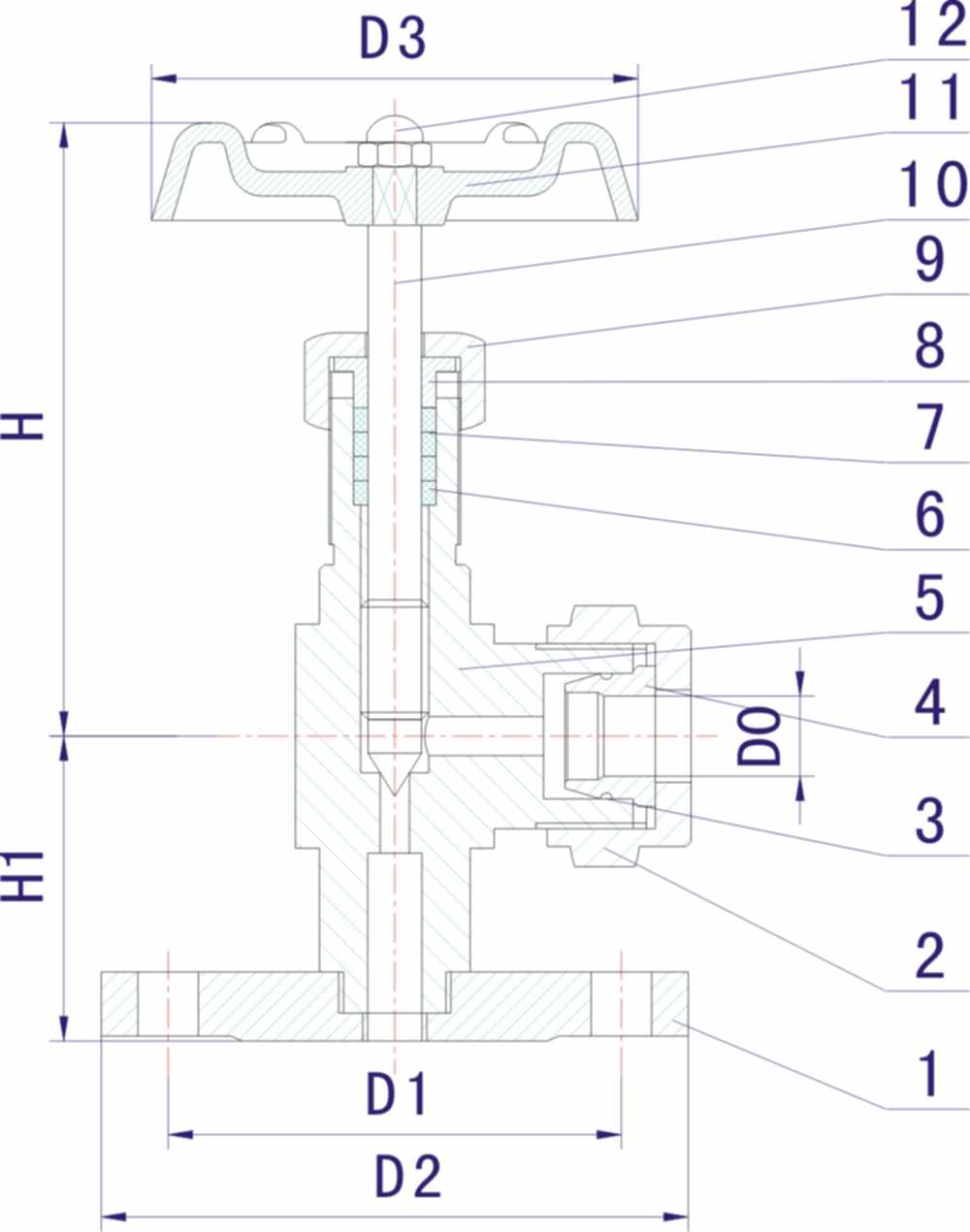

二、JX49W/H液位計針型閥主要零件材料/Materials of main parts ：
| 序號 NO. | 零件名稱 Part name | 材質 Material |
| 1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接頭 Connector | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 密封圈 o-ring | 橡膠Rubber |
| 4 | 卡套 Ferrule | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| ITEM NO. | D0 | D2 | D3 | H | H1 |
| JX49W/H-1 | ø19 | ø96 | ø60 | 97.5 | 47 |
| JX49W/H-2 | ø19 | ø104 | ø60 | 97.5 | 49 |
| JX49W/H-3 | ø19 | ø112 | ø60 | 97.5 | 47 |
